課題解決事例

HOME > 課題解決事例

※順送プレス:複数の工程数分の複数の金型により加工するのでなく、単一の金型に材料を自動で送り、プレス機1ショットごとに完成品を自動的に作り出すプレス加工法です。

フィルター

フィルター

材質・板厚

ステンレス 0.15㎜

課題

微細加工のため、従来エッチング加工で対応しており、高コストであった。また、精度のバラツキも大きかった。

JKBによる解決実績

1円硬貨の1/6の範囲内に121個の穴を、穴ピッチ公差3μm以下で高精度に順送プレス加工することに成功。従来の1/10の低コスト化を実現した。

シャープエッジ形状加工品

シャープエッジ形状加工品

材質・板厚

ステンレス 0.15㎜

課題

全周シャープエッジ形状(針先形状)の加工は従来のプレス加工では対応出来なかった。旋盤加工では1000個中2~3個程度の良品製作しか出来ず、また研削加工では超高価格となってしまい使い捨て部品として使用することが出来なかった。

JKBによる解決実績

プレス加工で成形する方法を開発し、コストを研削加工の1000分の1以下の価格にて供給することを可能としたことで、製品の実用化を可能にした。

鏡面ベース

鏡面ベース

材質・板厚

アルミ 2㎜

課題

従来のプレス加工法では加工断面が粗くなってしまい、面粗度を高精度に仕上げる為に切削加工で対応しており単品加工のため高コストであった。

JKBによる解決実績

プレス打ち抜き加工にて、加工断面を切削加工レベルの高精度な面粗度に仕上げることに成功。切削加工からの工法転換を実現したことで、低コスト化への対応が可能となった。

リング

リング

材質・板厚

リン青銅 0.7mm~0.8mm

課題

プレス加工で成形すると反りが生じてしまい、高平坦度にするためには後加工で研磨処理をする必要があり、追加工程のコストが生じてしまっていた。

JKBによる解決実績

プレス加工で平坦度10μmにて加工することに成功し、後工程での研磨処理工程を削減出来、高精度化により低コスト化も実現出来た。

機構部品

機構部品

材質・板厚

ステンレス

課題

A面に対してB面の平行度が0.1mm以下にて加工する必要があるが、A面とB面をつなぐ部分には4回の曲げ加工があり、平行度精度を確保出来なかった。

JKBによる解決実績

順送プレスで1回の曲げ精度を0.02mmにて加工することに成功。それによりA面とB面の平行度0.1mm以下もクリアし、高精度化に成功。

マイクロデバイス

マイクロデバイス

材質・板厚

ステンレス 0.2mm

課題

UNDER CONSTRUCTION

JKBによる解決実績

UNDER CONSTRUCTION

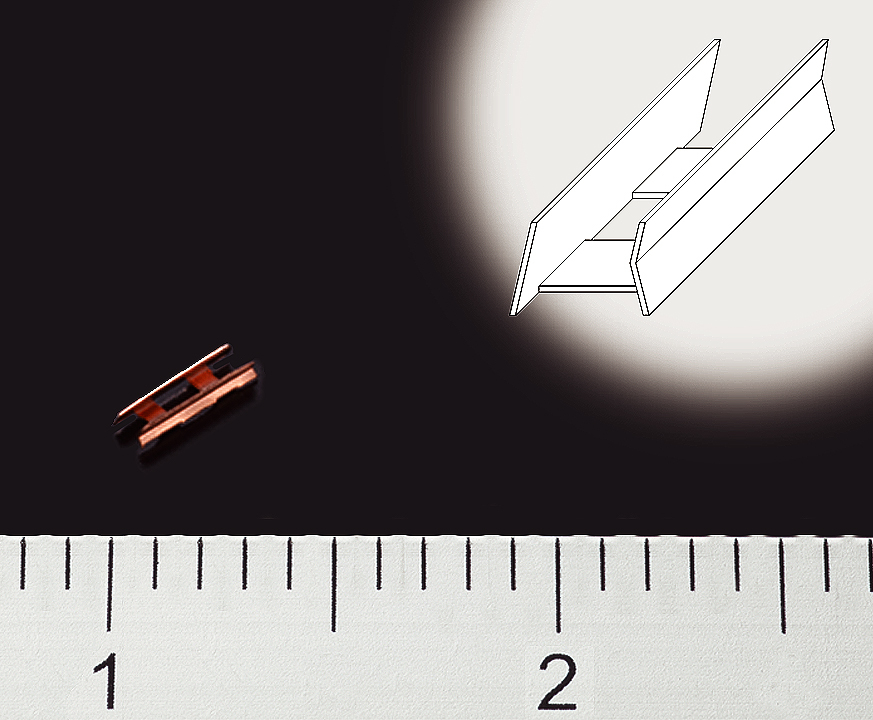

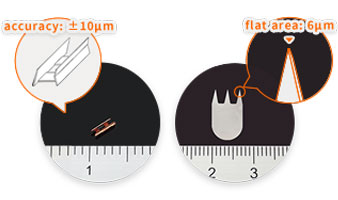

極小クリップ

極小クリップ

材質・板厚

ベリリウム銅 0.06㎜

課題

板厚0.06mmの材料に高精度の抜き加工及び曲げ加工をする必要があり、プレスでの加工が困難であった。

JKBによる解決実績

順送プレスにて最小寸法公差±10μmにて高精度の製品化を実現し、製品の小型化と軽量化に成功した。

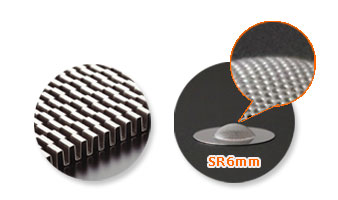

メッシュドーム

メッシュドーム

材質・板厚

ステンレス 0.2mm

課題

板厚0.2mm、穴径0.2mm、桟幅0.1mmの微細メッシュ形状のため、プレスにて絞り加工を施すとメッシュが破断したり、穴形状が変形してしまう等の不具合が生じており、板厚を厚くする、もしくはメッシュを粗くする等の変更をしないと加工実現出来なかった。

JKBによる解決実績

メッシュの破断や穴形状の変形なくプレス加工することに成功し、高精度化だけでなく、薄板、微細メッシュでの製品化を実現した。

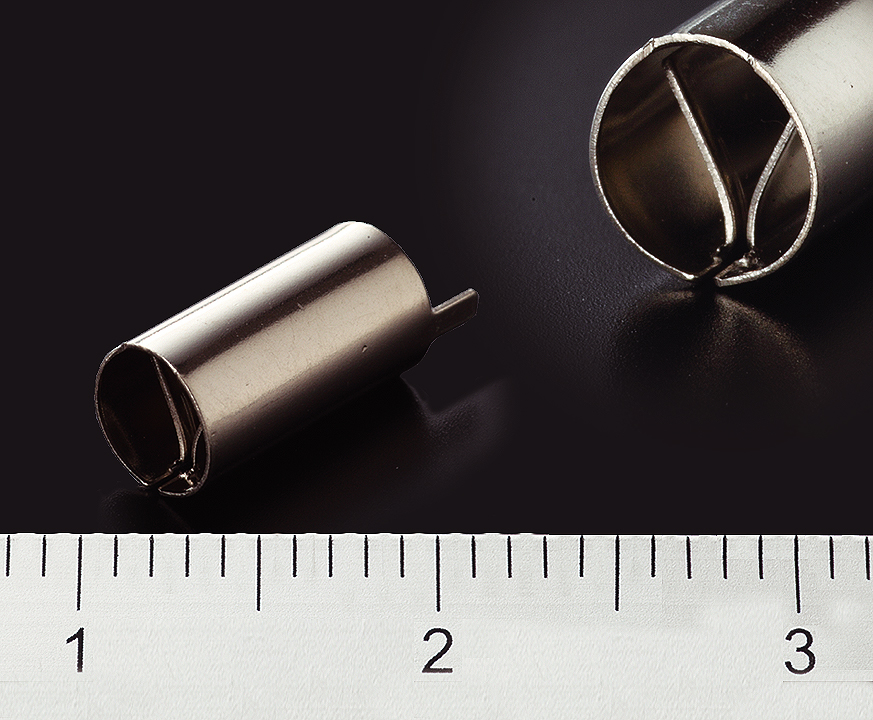

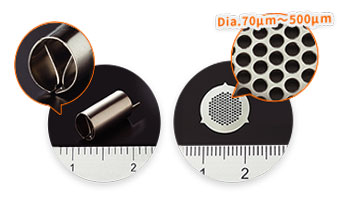

電極

電極

材質・板厚

ニッケル

課題

高真円度の円筒形内にV字の羽根がある形状の為、通常の工法では成形及び真円度等の精度を出すことが困難であり、2点の部品から構成するしかなかった。

JKBによる解決実績

順送プレスにて真円度0.1mm以下を確保し、円筒形内にV字形の羽根を設けることにも成功し、部品点数の半減と2部品を組立溶接する工程の削減を実現した。

球体

球体

材質・板厚

黄銅(真鍮) 0.2mm

課題

板材から球体を加工するにはどこかに開口部が必要であり、他工法はもちろんプレス加工でも成形不可能であった。そのため、半球形状の部品2点を組合せて溶接する工程が必要であった。

JKBによる解決実績

一枚の平らな板材から、完全に密封された中空の球体をプレス加工にて製作することに成功。部品点数の半減と2部品の組立溶接工程の削減が可能となった。

オフセットフィン

オフセットフィン

材質・板厚

ステンレス 0.3㎜

課題

絞り加工及び切り曲げ加工の複合形状のSUS材での連続加工品であり、従来のプレス加工法では材料が破断されて成形不可能であった。

JKBによる解決実績

従来のプレス加工の概念にとらわれない方法で、絞り加工及び切り曲げ加工の複合形状のSUS材での連続加工を順送プレスにて実現し、日本で初めて製品化及び量産化に成功した。

プラグ

プラグ

材質・板厚

ステンレス

課題

順送プレスの製品送りで必要となる材料の製品つなぎ部を設けることが困難な形状の為、単発プレスによる少量生産でしか対応出来なかった。

JKBによる解決実績

順送プレスでの加工を実現し、低コスト化及び大量生産化に成功した。

キャップ

キャップ

材質・板厚

ニッケル

課題

絞り側面から底面にかけてスリットがあり、従来のプレス加工法ではスリット形状が変形してしまい、寸法精度を確保して成形することが困難であった。

JKBによる解決実績

順送プレスでの加工を実現し、高精度に側面から底面にかけたスリットを確保した絞り加工に成功。
